Grundlegende Plotelemente in Matplotlib

1. Hinzufügen von Titeln und Beschriftungen

Titel hinzufügen: Der Titel eines Plots kann mit der Funktion plt.title() hinzugefügt werden. Dies hilft, den Inhalt des Plots kurz zu beschreiben.

Beschriftungen der Achsen: Die Achsen können mit plt.xlabel() und plt.ylabel() beschriftet werden, um die Bedeutung der Daten auf den jeweiligen Achsen zu erklären.

Beispiel:

import matplotlib.pyplot as plt

# Daten vorbereiten
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

# Daten plotten
plt.plot(x, y)

# Titel und Achsenbeschriftungen hinzufügen
plt.title("Beispielplot mit Titel und Beschriftungen")
plt.xlabel("x-Achse")
plt.ylabel("y-Achse")

# Plot anzeigen
plt.show()

Ausgabe:

Der Plot zeigt eine gerade Linie mit einem Titel "Beispielplot mit Titel und Beschriftungen" und Achsenbeschriftungen "x-Achse" und "y-Achse".

2. Hinzufügen von Legenden

Eine Legende erklärt die verschiedenen Elemente des Plots, besonders nützlich, wenn mehrere Datensätze geplottet werden. Mit plt.legend() können Legenden hinzugefügt und angepasst werden. Die label-Parameter in plt.plot() definieren die Texte der Legende.

Beispiel:

import matplotlib.pyplot as plt

# Daten vorbereiten
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

# Zusätzliche Daten vorbereiten
y2 = [1, 3, 5, 7, 9]

# Erste Linie plotten
plt.plot(x, y, label='Datensatz 1')

# Zweite Linie plotten
plt.plot(x, y2, label='Datensatz 2')

# Titel, Achsenbeschriftungen und Legende hinzufügen
plt.title("Plot mit Legende")
plt.xlabel("x-Achse")
plt.ylabel("y-Achse")
plt.legend()

# Plot anzeigen
plt.show()

Ausgabe:

Der Plot zeigt zwei Linien:

• Eine Linie für "Datensatz 1".
• Eine Linie für "Datensatz 2".

Die Legende ist unten rechts im Plot platziert und erklärt, welche Linie zu welchem Datensatz gehört.

3. Hinzufügen von Gittern

Gitterlinien verbessern die Lesbarkeit des Plots, indem sie Referenzlinien für die Datenpunkte bereitstellen. Sie können mit der Funktion plt.grid() hinzugefügt und angepasst werden.

Beispiel:

import matplotlib.pyplot as plt

# Daten vorbereiten
x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

# Plotten der Daten
plt.plot(x, y, label='Datensatz 1')

# Titel, Achsenbeschriftungen und Legende hinzufügen
plt.title("Plot mit Gitterlinien")
plt.xlabel("x-Achse")
plt.ylabel("y-Achse")
plt.legend()

# Gitterlinien hinzufügen
plt.grid(True)

# Plot anzeigen
plt.show()

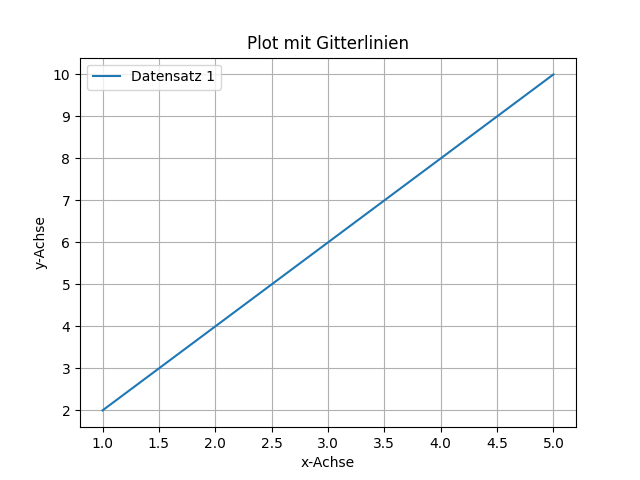

Ausgabe:

Der Plot zeigt eine Linie mit Gitterlinien im Hintergrund, was die Lesbarkeit und das Ablesen der genauen Werte erleichtert.

Zusammenfassung

Durch das Hinzufügen von grundlegenden Plotelementen können Sie die Verständlichkeit und Lesbarkeit Ihrer Plots erheblich verbessern:

1. Titel und Beschriftungen hinzufügen: Klarer Titel und beschriftete Achsen helfen, den Plot zu verstehen.
2. Legenden hinzufügen: Erklären die verschiedenen Datensätze im Plot.
3. Gitterlinien hinzufügen: Erleichtern das Ablesen der Werte und verbessern die Übersichtlichkeit.

Diese Techniken sind essentiell, um informative und gut verständliche Plots zu erstellen.
