Der Merkmalsabgleich ist ein wichtiger Prozess in der Bildverarbeitung, bei dem ähnliche Merkmale in verschiedenen Bildern identifiziert werden. Dies wird häufig in Anwendungen wie Objektverfolgung, Bildregistrierung und 3D-Rekonstruktion verwendet. OpenCV bietet mehrere Algorithmen zur Merkmalsextraktion und -beschreibung, darunter ORB, SIFT und SURF, sowie verschiedene Techniken zum Abgleichen dieser Merkmale.
1. ORB (Oriented FAST and Rotated BRIEF)
ORB ist ein schneller und effizienter Algorithmus zur Merkmalsextraktion und -beschreibung. Er kombiniert die FAST-Detektion (Features from Accelerated Segment Test) und den BRIEF-Deskriptor (Binary Robust Independent Elementary Features). ORB ist robust gegenüber Rotationen und Skalierungsinvarianz.
Beispiel: ORB-Feature Matching
import cv2
from matplotlib import pyplot as plt
# Installieren Sie diese Eingabe: "pip install opencv-contrib-python"
# Zwei Bilder laden
bild1 = cv2.imread('bild1.jpg', 0) # 0 für Graustufen
bild2 = cv2.imread('bild2.jpg', 0)
# ORB-Detektor erstellen
orb = cv2.ORB_create()
# Merkmale und Deskriptoren berechnen
kp1, des1 = orb.detectAndCompute(bild1, None)
kp2, des2 = orb.detectAndCompute(bild2, None)
# Brute-Force Matcher erstellen und Merkmale abgleichen
bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = bf.match(des1, des2)
# Matches nach Distanz sortieren
matches = sorted(matches, key=lambda x: x.distance)
# Matches zeichnen
bild_matches = cv2.drawMatches(bild1, kp1, bild2, kp2, matches[:20], None, flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)
# Bild anzeigen
plt.figure(figsize=(12, 6))
plt.imshow(bild_matches, cmap='gray')
plt.title('ORB Feature Matching')
plt.axis('off')
plt.show()
Ausgabe:
2. SIFT (Scale-Invariant Feature Transform)
SIFT ist ein Algorithmus zur Merkmalsextraktion und -beschreibung, der robust gegenüber Skalierung, Rotation und Beleuchtungsveränderungen ist. SIFT ist jedoch patentiert und daher nicht in der Standard-OpenCV-Bibliothek enthalten, kann aber durch das opencv-contrib-python-Paket genutzt werden.
Beispiel: SIFT-Feature Matching
import cv2
from matplotlib import pyplot as plt
# SIFT-Algorithmus initialisieren
sift = cv2.SIFT_create()
# Zwei Bilder laden
bild1 = cv2.imread('bild1.jpg', 0) # 0 für Graustufen
bild2 = cv2.imread('bild2.jpg', 0)
# Merkmale und Deskriptoren berechnen
kp1, des1 = sift.detectAndCompute(bild1, None)
kp2, des2 = sift.detectAndCompute(bild2, None)
# Brute-Force Matcher erstellen und Merkmale abgleichen
bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)
# Lowe's ratio test anwenden
gute_matches = []
for m, n in matches:
if m.distance < 0.75 * n.distance:
gute_matches.append(m)
# Matches zeichnen
bild_matches = cv2.drawMatches(bild1, kp1, bild2, kp2, gute_matches, None, flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)
# Bild anzeigen
plt.figure(figsize=(12, 6))
plt.imshow(bild_matches, cmap='gray')
plt.title('SIFT Feature Matching')
plt.axis('off')
plt.show()
Ausgabe:
3. Matching-Techniken
Es gibt verschiedene Techniken zum Abgleichen von Merkmalen, darunter der Brute-Force-Matcher und der FLANN-basierte Matcher.
3.1. Brute-Force-Matcher
Der Brute-Force-Matcher vergleicht jeden Deskriptor in einem Satz mit jedem Deskriptor im anderen Satz, um die besten Übereinstimmungen zu finden.
Beispiel: Brute-Force-Matching mit ORB
import cv2
from matplotlib import pyplot as plt
# Zwei Bilder laden
bild1 = cv2.imread('bild1.jpg', 0) # 0 für Graustufen
bild2 = cv2.imread('bild2.jpg', 0)
# ORB-Detektor erstellen
orb = cv2.ORB_create()
# Merkmale und Deskriptoren berechnen
kp1, des1 = orb.detectAndCompute(bild1, None)
kp2, des2 = orb.detectAndCompute(bild2, None)
# Brute-Force Matcher erstellen und Merkmale abgleichen
bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = bf.match(des1, des2)
# Matches nach Distanz sortieren
matches = sorted(matches, key=lambda x: x.distance)
# Matches zeichnen
bild_matches = cv2.drawMatches(bild1, kp1, bild2, kp2, matches[:20], None, flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)
# Bild anzeigen
plt.figure(figsize=(12, 6))
plt.imshow(bild_matches, cmap='gray')
plt.title('Brute-Force Matching mit ORB')
plt.axis('off')
plt.show()

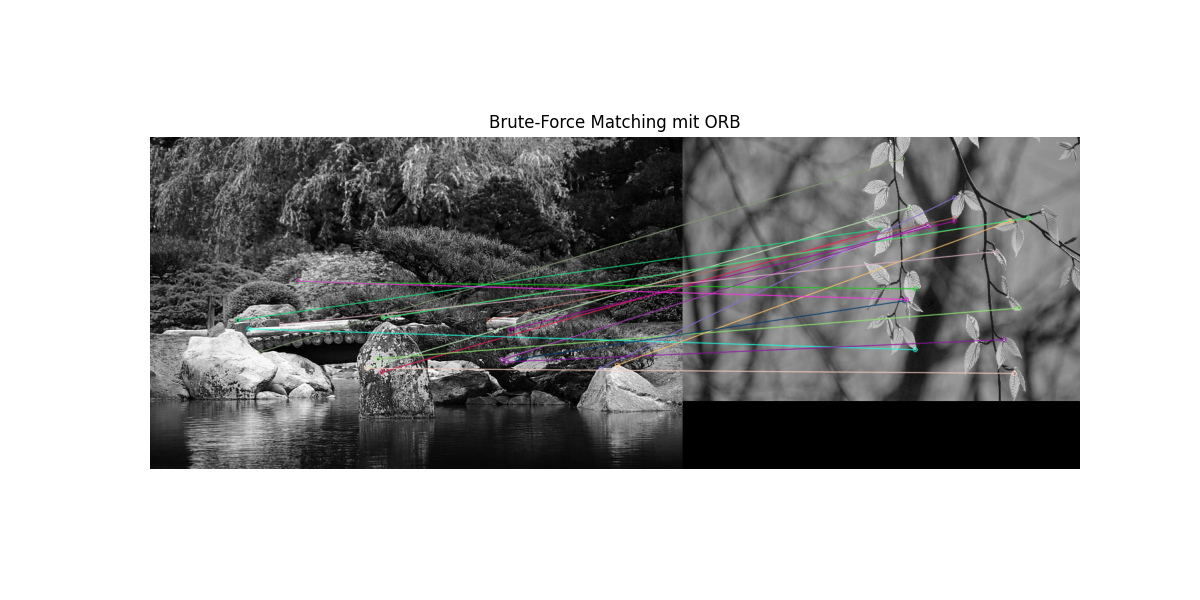

Ausgabe:
3.2. FLANN-basierter Matcher (Fast Library for Approximate Nearest Neighbors)
Der FLANN-basierte Matcher ist ein schnellerer und effizienterer Algorithmus, der insbesondere für große Datensätze geeignet ist.
Beispiel: FLANN-basiertes Matching mit SIFT
import cv2
from matplotlib import pyplot as plt
# Zwei Bilder laden
bild1 = cv2.imread('bild1.jpg', 0) # 0 für Graustufen
bild2 = cv2.imread('bild2.jpg', 0)
# SIFT-Algorithmus initialisieren
sift = cv2.SIFT_create()
# Merkmale und Deskriptoren berechnen
kp1, des1 = sift.detectAndCompute(bild1, None)
kp2, des2 = sift.detectAndCompute(bild2, None)
# FLANN-basierter Matcher
FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
search_params = dict(checks=50)
flann = cv2.FlannBasedMatcher(index_params, search_params)
# Merkmale abgleichen
matches = flann.knnMatch(des1, des2, k=2)
# Lowe's ratio test anwenden
gute_matches = []
for m, n in matches:
if m.distance < 0.75 * n.distance:
gute_matches.append(m)
# Matches zeichnen
bild_matches = cv2.drawMatches(bild1, kp1, bild2, kp2, gute_matches, None, flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)
# Bild anzeigen
plt.figure(figsize=(12, 6))
plt.imshow(bild_matches, cmap='gray')
plt.title('FLANN-basiertes Matching mit SIFT')
plt.axis('off')
plt.show()
Ausgabe:
Diese Methoden zur Merkmalsextraktion und -beschreibung sowie die verschiedenen Matching-Techniken sind äußerst nützlich für viele Anwendungen in der Bildverarbeitung und Computer Vision, wie z.B. Objektverfolgung, 3D-Rekonstruktion und Bildregistrierung. Indem Sie diese Techniken beherrschen, können Sie robuste und effiziente Lösungen für verschiedene Bildverarbeitungsprobleme entwickeln.
